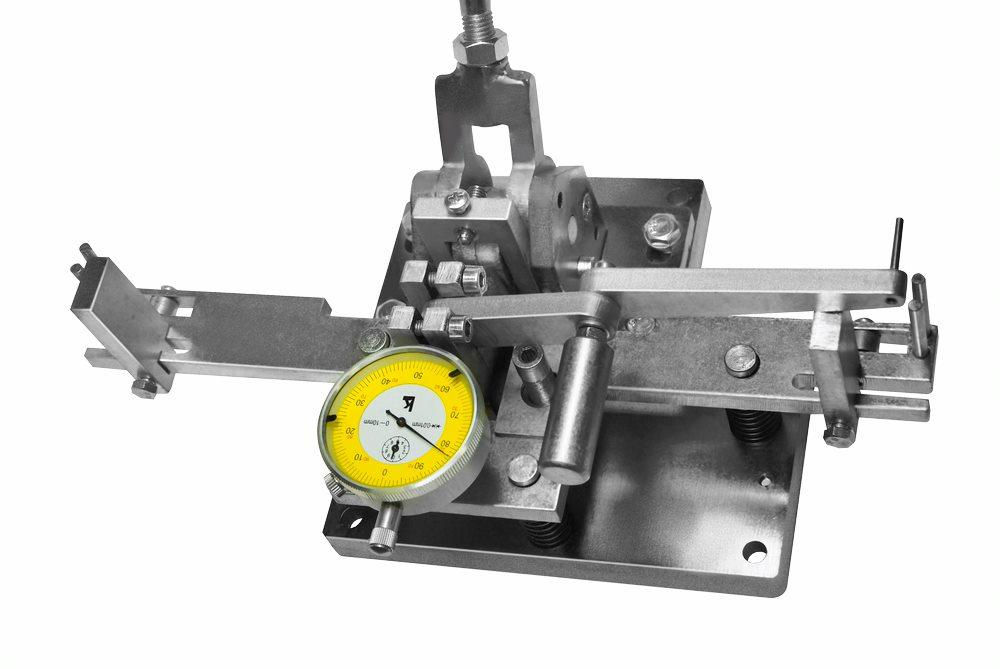

Разводной станок РС 30/60 для ленточных пил

Разводной станок РС 30/60 для ленточных пил

  • В наличии
  • Код: РС 30/60

1 260,50 руб.

+375291301003
  • +375 (29) 391-10-03
    Отдел продаж по РБ
  • +375 (29) 130-10-03
    Отдел продаж по РБ
  • +375 (17) 252-77-00
    Отдел продаж по РБ
  • +375 (17) 252-60-61
    Бухгалтерия

Заказ только по телефону

возврат товара в течение 14 дней по договоренности
Разводной станок РС 30/60 для ленточных пил
Разводной станок РС 30/60 для ленточных пилВ наличии
1 260,50 руб.
+375291301003
  • +375 (29) 391-10-03
    Отдел продаж по РБ
  • +375 (29) 130-10-03
    Отдел продаж по РБ
  • +375 (17) 252-77-00
    Отдел продаж по РБ
  • +375 (17) 252-60-61
    Бухгалтерия
Описание
Информация для заказа

Технические характеристики станка РС 30/60 для разводки ленточных пил

1. Время разводки пилы длиной 4026 мм примерно 10 мин.

2. Ширина пилы ― 30-60 мм

3. Длина пилы ― до 10 м

4. Габаритные размеры (без лучей) ― 400х200х400 мм

5. Масса ― 10 кг



Видео про станок для разводки ленточных пил РС 30/60



Видео: правильная разводка ленточной пилы или как избежать волны при пилении

РС30/60 ― полуавтоматический разводной станок для ленточных пил с гарантированным качеством получаемого результата. Станок предназначен для разводки узких (шириной 30-60мм) ленточных пил, используемых на ленточных пилорамах.





Разводка зубьев пилы несмотря на кажущуюся простоту оказывается самым тяжелым процессом, т.к. после окончания развода точность его невозможно проверить по внешнему виду пилы, а от того, насколько точно он выполнен, в основном зависит качество поверхности пиломатериала.



Помните: 90% волны в пропиле происходит из-за неверного развода пилы!!





Особенности конструкции нашего разводного станка:



1. Вращающиеся опоры спинки пилы предотвращают образование риски.

2. Чтобы не возникало перекоса при установке высоты индикаторной платформы (высоты разводимой части зуба), движение платформы производится всего одним винтом.

3. Для обеспечения отгибания разводимой части зуба по ломаной линии, а не по радиусу, как на обычных разводных станках, рабочая зона неподвижной опорной пластины имеет сменную каленую вставку.

4. Во избежание образования выработки (ямки) и неизменности показаний индикатора в любой точке касания установлен каленый наконечник индикатора, имеющий шлифованный (с разницей толщины по всей поверхности 0.01мм), а не точеный (с разницей 0.1 мм) торец.

5. Чтобы во время движения зубья пилы не резали наконечник индикатора, в неподвижной опорной пластине установлены 2 отбойных шарика.

6. Для обеспечения постоянства точки толкания толкатель сделан в виде усеченного конуса с вращающимся подшипниковым шариком на конце.

7. Толкатель движется не прямо, а по радиусу.  Это значительно уменьшает ломающие напряжения, что позволяет разводить без обламывания кончиков  даже сильно каленые зубья. Но при этом всегда надо помнить, что развод необходимо проводить не одним сильным, а 2-3 слабыми движениями.

8. Чтобы во время развода при слишком большом усилии не ломались зубья (особенно каленые), в станке предусмотрен ограничитель усилия.



Отличия станка РС 30/60 от аналогов других производителей

Разводной станок РС 30/60 Станки других производителей
Пила прижимается в момент развода к неподвижной пластине упорной пластиной (по типу пресса), что гарантированно фиксирует ее тело, не позволяя ему прогибаться, и в итоге получать точный развод каждого зуба. Вы можете несколько раз нажать на рычаг для проверки и всегда увидите на индикаторе одно и то же значение.





Пила должна в момент развода зажиматься двумя параллельными пластинами и держаться в них двумя подпружиненными  упорными штырями, но пластины практически всегда не параллельные, а пружины штырей слабые ― получается эффект качелей: Вы давите на зуб, а вместо развода отжимается тело пилы, причем тело отжимается при каждом нажатии по-разному, т.е. даже при одинаковых показаниях индикатора реальный развод будет непредсказуем. Таким образом, точно развести зубья пилы невозможно даже теоретически. Поэтому даже только что разведенная пила может сразу начать волнить.



Прижим разводимого зуба осуществляется точно в нужном месте, и толкатель гнет его по ломаной линии, а не по дуге.

Прижимная пластина никогда плотно не подходит к разводимому зубу, таким образом, развод зубьев проходит по дуге, чаще всего, от нижней впадины, что делает даже правильно разведенный зуб неустойчивым в пропиле (его просто отжимает); пила начинает волнить.
Удобная регулировка станка для разводки ленточных пил по высоте тела пилы позволяет точно и быстро выставить нужную высоту разводимой части зуба. Регулировки обычно неудобные, а часто просто отсутствуют, что не позволяет производить развод каждого зуба на необходимой высоте.
Удобный толкатель разводного станка на три зуба с упорами позволяет одним движением, в полуавтоматическом режиме, быстро передвигать пилу и ставить каждый зуб точно в одном и том же месте, значительно ускоряя процесс развода при сохранении необходимой точности. Толкатель и упоры обычно отсутствуют. Зуб ставиться на глазок, и, соответственно, разводятся все зубья по-разному даже при одинаковых показаниях на индикаторе. Установленный  в некоторых станках толкатель на три зуба без упоров или с упорами, имеющими люфт, делают работу этого узла бессмысленной, т.к. не позволяют устанавливать каждый новый разводимый зуб в одном и том же точно фиксированном месте.



Сначала производится развод зубьев с одной стороны пилы. Затем пила выворачивается, и производится развод зубьев с другой стороны пилы.

Чтобы начать разводить зубья, необходимо только выставить необходимую высоту на 1-м зубе и установить упоры на шаг пилы.

Установка следующих разводимых зубьев ленточной пилы производится в полуавтоматическом режиме при движении толкателя на трети зуба до упора, т.е. не надо ловить рукой место установки каждого зуба в отдельности.

Благодаря этому время развода одной пилы при максимально возможной точности величины и линии развода уменьшается в 2-3 раза и составляет после приобретения небольшого навыка 7-10 мин.

Точность развода и, соответственно, качество распила получается благодаря применению системы зажатия тела пилы по типу пресса. Т.е. тело пилы во время развода каждого зуба зажимается не слабыми подпружиненными прижимными штырями, а центральной пластиной настолько гарантированно, что при неограниченных повторных нажатиях на рычаг разброс в показаниях индикатора всегда будет  максимум 1-2 деления.







В итоге при разводе пилы на РС30/60 Вы получаете быструю, гарантированно точную разводку каждой пилы, у которой все режущие кромки зубьев находятся строго на одной линии с максимальной разницей в ±1 деление индикатора. С таким разводом пила будет работать исключительно хорошо.









В обычных разводных станках практически всегда присутствует эффект качелей, когда во время надавливания толкателем на зуб вместо отгибания зуба начинает выгибаться тело пилы и, соответственно, даже при одинаковых показаниях индикатора истинный развод зуба остается неизвестным. При повторном нажатии разница обычно достигает 10 и более единиц. Поэтому даже только что разведенная пила может сразу начать волнить.



Устройство станка для заточки и разводки ленточных пил

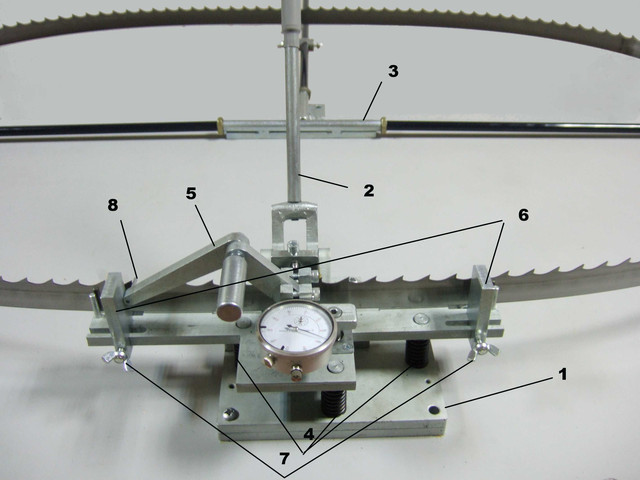

Пояснения к фото разводного станка

  1. Разводной станок;
  2. Ручка станка;
  3. Держатель лучей;
  4. Несущие пружины;
  5. Механизм толкания на три зуба;
  6. Регулируемые упоры механизма толкания;
  7. Крепление упоров;
  8. Вал механизма толкания;
  9. Массивная несущая плита;
  10. Неподвижная опорная пластина;
  11. Сменная каленая вставка;
  12. Пластина, прижимающая тело пилы;
  13. Винт – регулятор высоты разводимой части зуба;
  14. Индикатор;
  15. Каленый, шлифованный с торца наконечник индикатора;
  16. Толкатель зуба в виде усеченного конуса с шариком на конце;
  17. Фиксирующий винт толкателя зуба;
  18. Ограничитель хода рычага (нажима на зуб);
  19. Отталкивающие тело пилы подпружиненные шарики;
  20. Места капания масла при начальной притирке;
  21. Эксцентрик;
  22. Болты крепления эксцентрикового механизма;
  23. Вращающиеся опорные ролики;
  24. Вертикальные направляющие.
Несколько пояснений по поводу различных так называемых автоматических разводных станков и станков, производящих развод двух зубьев сразу



Станки для этого варианта сильнее всего рекламируется продавцами, потому что они якобы должны облегчать работу заточника, проводя автоматический развод или развод двух зубьев сразу на обе стороны пилы. Это очень хорошая «рекламная лапша» для ушей тех, кто никогда самостоятельно не разводил ленточные пилы. Те же, кто хотя бы раз готовили пилу к работе, прекрасно знают, что каждый зуб на пиле разводится индивидуально. Зуб всегда отводится толкателем на величину большую необходимого развода. При отводе толкателя обратно зуб всегда отпружинивает на некоторое значение назад. Причем даже для одной пилы отпружинивание назад каждого конкретного зуба может колебаться от 5-ти до 25-ти  единиц индикатора. Поэтому заточнику практически всегда приходится сделать 2-3 нажатия, часто до разных значений индикатора каждое (т.е. с разным усилием) для получения необходимого значения развода. Также встречаются зубья, которые пружинят хуже других, и уже при 1-2 нажатиях до показаний индикатора, как на хорошо пружинящих зубьях, они остаются на значениях больших необходимого развода, и их приходится специально отгибать обратно. Поэтому, даже прокрутив пилу в таких станках несколько раз, нельзя получить точный развод.





Теперь Вам должно быть понятно, что одним нажатием хорошо развести один и тем более два зуба сразу просто невозможно.  Даже на хорошо настроенных таких станках разброс значений на индикаторе может достигать ± 10 и более единиц от необходимого значения. Это при условии, что пила будет хорошо пилить только при разнице развода в ± 2-е единицы на всех зубьях.  При разнице развода некоторых зубьев до ± 5 единиц пила начнет пилить нормально, но быстро заволнит, т.к. часть зубьев уже почти не участвует в процессе пиления.  При разнице развода некоторых зубьев больше 5-ти единиц в большую сторону Вы уже увидите отчетливые риски на поверхности пиломатериала, что ухудшает товарный вид продукции и, соответственно, снижает ее цену. Блок таких зубьев, расположенных рядом,  может уводить пилу на сучках с образованием волны, что еще больше ухудшает качество получаемой продукции. При разнице развода некоторых зубьев больше 5-ти единиц в меньшую сторону часть зубьев перестанет работать совсем, увеличивая нагрузку на соседние зубья. Это особенно опасно, когда недоразведены сразу несколько зубьев подряд, тогда следующий за таким блоком зуб будет постоянно испытывать сильные динамические удары, которые приводят к образованию волны на сучках, а также к ускоренному формированию микротрещин и, в конечном итоге, к быстрому разрыву пилы.





Разводя пилу на таком станке, всегда надо знать: Вы никогда не получите гарантированно хороший развод пилы. Развод всегда будет непредсказуем и, соответственно, всегда непредсказуемо будет работать пила. Ресурс пилы при таком разводе обязательно будет сильно уменьшаться.







Для наглядности можете взять новую ножовку по дереву и отпилить с краю часть ствола пиловочника диаметром 10-20 см. Затем возьмите пассатижи и хотя бы 5-10 зубьев пилы чуть разогните в разные стороны. Снова отпилите рядом часть ствола и, что называется, почувствуйте разницу!
